温州大门大桥临时用电管理

中交第三航务工程局有限公司宁波分公司    刘 祺



    临时用电安全管理的目的在于减少施工现场触电事故的发生，在管理中督促一线作业人员的用电安全，从而保证其操作的安全和可靠性。本文列举了温州大门大桥工程临时用电中经常性习惯性发生的临时用电问题，并针对性的制定措施进行改进。

    1、用电管理重要性

建筑施工发生的伤亡事故类别中，触电事故占到了6.5%左右，它同高处坠落、物体打击、机械伤害和坍塌事故并称为建筑施工的五大伤害。本文选择温州大门大桥项目三年中对临时用电管理中发现的问题进行汇总，对临时用电隐患进行分析，制定出有效的整改措施。各班组电工限期实施整改，项目部按时进行复查，以达到安全用电的目的。

    2、工程概况

温州大门大桥工程地处乐清市翁垟镇，我标段负责承建乐清侧引桥及接线，主要分为路基和桥梁两个部分长约3.424km。我标段施工临时用电是从小门岛接出，通过海底将10KV海缆线接入到我标段变压器内。建造大门大桥的目的也是为实现小门岛到乐清翁垟镇的三通。（通电、通水、通车）

    3、临时用电布置

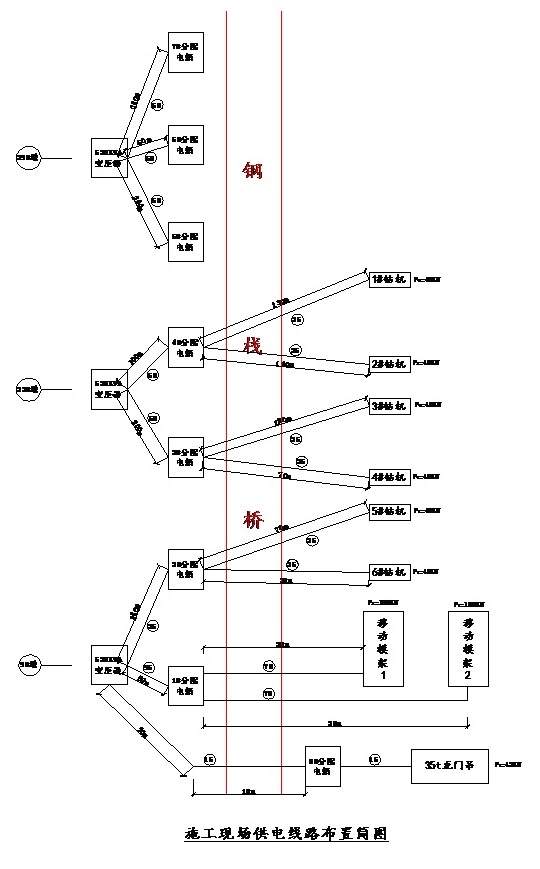

由于施工工序的需要，施工首先从1#变压器的位置先施工，6台钻机中有2台是从1#变压器接入，另外4台从2#变压器接入。随着施工的推进移动模架等设备陆续转到2#变压器及3#变压器区域，本文主要介绍1#变压器的使用计算，同理2#、3#变压器参照1#使用。1#变压器控制的设备包括2台移动模架、一台35T龙门吊、2台钻机以及移动模架施工中需要用到的高压油泵、砂浆搅拌机、螺杆式压浆机、插入式振捣器、电焊机等。本文选择温州大门大桥施工现场，根据施工的实际需要，根据现场情况配电采用放射式和树干式相结合的配电方式。在电缆线需要穿过栈桥时，采用在栈桥下面将电缆线深埋，并设置安全警示标志（当心电缆）。

    4、临时用电验算

项目部电气工程师对临时用电施工方案编制完成后，作为项目部的安全员应该对临时用电施工方案中的用电量及负荷计算进行验算，这样更有利于做好临时用电的日常安全管理工作。



施工设备功率统计表

      4.1 经过计算得到 P ₁=1.24×K1×∑pc=1.24×0.6×421.6=313.67kW

      4.2 变压器容量计算:

        根据以上的施工机械用电负荷，进行变压器容量计算：

        变压器容量计算公式如下：



      其中 P0 ── 变压器容量(kVA)；

           1.05 ── 功率损失系数；

           cosф  ── 用电设备功率因素，一般建筑工地取0.75。

      经过计算得到 P0 =1.4×p=1.4×313.67kW =439.13KVA。

我项目部选用630KVA变压器>439.13KVA满足要求。

      4.3 配电导线截面计算:

        根据以上的施工机械用电负荷及电传输距离，进行总导线的截面计算：

        1.按导线的允许电流选择：

        低压线路上的电流可以按照下式计算：(规范规定线路必须采用五芯电缆)：



        其中 Il ── 线路工作电流值(A)；

            Ul ── 线路工作电压值(V),低压时取380V。

        经过计算得到 I_l =2×p=2×313.67kW =627.34A。

        根据上式计算所得结果,查《建筑施工计算手册》P1084表18-24得出以下铜芯导线类型及其截面积分可供选择：

        TJ型铜线 ──645A        导线标称截面185mm²     满足要求。

同理经过计算得到 I_分配8 =2×p=2×42kW =84A。查表选择16mm²的铜线。

      I_分配1=2×p=2×188.89kW =377.75A查表选择95 mm²的铜线。

      I_{移动模架1}=2×p=2×145.6kW =291.2A查表选择70 mm²的铜线。

      I_{移动模架2}=2×p=2×145.6kW =291.2A查表选择70 mm²的铜线。

      I_分配2=2×p=2×74.4kW =148.8A查表选择35 mm²的铜线。

      I_钻机6=2×p=2×40kW =80A查表选择16 mm²的铜线。(经过下面电压降校核16 mm²不满足要求，计算出来大于7%，所以选择25 mm²的铜线)同理钻机5也选择25 mm²的铜线。

      4.4 按导线的允许电压降校核：

        配电导线截面的电压可以按照下式计算：



        其中 [e] ── 导线电压降(%)，对工地临时网路取7%；

              P  ── 各段线路负荷计算功率(kW)，即计算用电量；

              L  ── 各段线路长度(m)；

              C  ── 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；

              S  ── 导线截面积(mm²)；

              M  ── 各段线路负荷矩(kW.m)；

      经过计算得到:e= M_{移动模架1}+M_{移动模架2}/C.S=74×70+74×80/77×95=1.52%<7%

        35T龙门吊：e_龙门吊= M/ C. S =2940/1232=2.39%<7%

        1#总压降为e_1# =M/ C. S =74×70+74×80+42×70+40×280+40×330+40×350/77×185=38440/18480=2.7%<7%

          e_钻机6= M/ C. S=40×280/77×25=5.82%<7%

          e_钻机5= M/ C. S=40×330/77×25=6.86%<7%

      4.5 将所选用的导线按允许电流校核

      I_1#=2P=2×185=370A     I_{移动模架1}=2P=2×70=140A   I_{移动模架2}=2P=2×70=140A

     I_龙门吊=2P=2×16=32A     I_钻机=2P=2×25=50A

      查表18-24，当选用TJ型铜线截面为185mm²时，持续允许电流为645 A>370 A，当选用TJ型铜线截面为70 mm²时，持续允许电流为340 A>140 A，故可以满足温升要求。同理选用TJ型铜线截面为16 mm²时130 A>32A，同理选用TJ型铜线截面为25 mm²时180 A>50A。

      4.6 按导线机械强度校核

线路上各段导线截面均大于10 mm²，故可满足强度要求。

    5、施工现场临时用电隐患汇总

在项目部的临时用电管理中，临时用电检查中发现的问题进行汇总：

临时用电部位	存在的安全隐患	出现问题概率
民工生活区	1、插排损坏存在漏电现象；2、私自乱拉乱接电线；3、电线接头破损存在漏电现象；4、宿舍内使用大功率电器等。	2、4经常性出现
钢筋加工场地	1、电缆线随意铺设，没有架空或深埋；2、用电设备从分配电箱接出或多台设备共用一个开关箱；3、开关箱里漏电保护器缺失或设置不规范；4、用开关箱里漏电保护器控制电源开关；5、电工巡检记录表没有按时填写；6、电焊机防护罩缺失；7、电箱进线不规范8、接线端子板没有塑料盖板防护；9、PE线没有跟电箱外壳相连接。	2、3、7、9经常性出现
箱梁施工场地	1、电工作业人员无证上岗；2、电缆线没有采用5芯电缆，缺少PE线；3、移动模架模板打磨时使用插线板接线；4、分配电箱与地面垂直高度不足；5、电工巡检记录表没有按时填写；6、电箱安装位置不当，周围易燃物较多，没有明显的安全标志；7、电箱无门、无锁、无防雨措施；8、用电设备从分配电箱接出或多台设备共用一个开关箱；	1、3、8经常性出现
墩身施工平台	1、分配电箱没有固定，与地面的垂直距离不足；2、用电设备从分配电箱接出或多台设备共用一个开关箱；3、电焊机防护罩缺失；4、电箱缺少防雨措施；	2经常性出现

    6、对各用电部位经常性出现的隐患逐步进行分析

     6.1民工宿舍私自乱拉乱接电缆线

由于民工宿舍彩钢板房在用电开关设置中，按照每间4人设置了，4个接线开关，但在实际生活中，由于每间房子安排的人员多余4人，这样造成生活用电开关不足的现象。大多数工人能够用符合要求的接线板接线，但个别工人私自将两条电线直接从电源接出，没有使用电源插头或插线面板的防护罩缺失，带来了用电隐患。

     6.2宿舍内使用大功率电器

冬天，天气寒冷，工人使用“热得快”烧水，用电磁炉、电热杯做饭，炒菜的现象很普遍。这样很容易造成用超负荷使用，损坏电箱，甚至发生火灾。

     6.3用电设备从分配电箱接出或多台设备共用一个开关箱

施工现场用电设备较多，如果这些设备集中使用时，会导致现场的开关箱个数不足，工人为了走捷径，将两台甚至三台用电设备，一同接入到同一个开关箱中，或者干脆直接接入到分配电箱中，前者导致用电设备过多，漏电保护器不能正常工作，用电负荷过大甚至发生火灾。后者则缺少了开关箱里面的漏电保护，只达到了两级配电一级保护，不满足临时用电规范要求。

       6.4开关箱里漏电保护器缺失或设置不规范

在钢筋场地检查时发现有个别开关箱漏电保护器缺失，电缆线直接从隔离开关中接出。只达到了两级配电一级保护，不满足临时用电规范要求。已经安装漏电保护器的，往往没有考虑到雨水、潮湿等特殊环境下保护器的选型以及保护器相互之间动作电流的级差和动作时间级差的配合等技术性能要求，同时做不到定期检查、试跳和记录。

      6.5电工作业人员无证上岗

个别班组电工无证上岗，没有经过专业系统的培训考试，就上岗作业，操作技术不规范、自我防范意识薄弱而导致用电设备损坏，很有可能因为误操作伤害别人和自己。

       6.6电箱进出线不规范

临时用电进出线应设置在电箱的下部，严禁设置在箱体的侧面、上顶面和后面。在检查中发现个别班组电源进出线从侧面甚至从电箱门接出，这样电箱在下雨天很容易造成雨水从电线进入电箱从而引起短路或触电事故，同时来回的关闭电箱门容易造成压坏电缆线，造成漏电。

       6.7电缆线没有有效的保护措施

检查中发现在30米小箱梁施工时，所使用的电缆线存在随意拖、拉，不按要求铺设，既没有架空也没有采取深埋，配置的电缆槽也不按要求使用。甚至有的电线还浸泡在水中或者被物体碾压。极易造成电缆线破损漏电。

    7、针对各用电部位经常性出现的隐患逐步分析后项目部采取以下措施

    7.1项目部加强投入，为民工宿舍配备符合要求的插线板和电源线，满足生活的用电需要。并在日常中进行检查和监督。

    7.2针对天气寒冷，民工使用大功率电器这一情况，项目部专门购买了4台自动不锈钢开水器，24小时提供热水，避免了工人自己烧水带来的隐患。各班组规划自己的食堂，人员统一到食堂就餐，严禁自己做饭烧菜。

    7.3项目部要求各班组配备足够的各级电箱，配电箱里面所使用的隔离开关、漏电断路器、接线端子、电压表等电器的采购要符合规范要求，产品要有出厂合格证，并上交安全环保部存档。必须严格做到每台用电设备配有各自专用的开关箱，必须实行“一机一箱一漏一闸“的规定，对新进场的工人除了进行三级安全教育以外，还进行专门的用电知识培训，用电安全技术交底等。真正让作业人员掌握必要的用电知识。

     7.4漏电保护器的采购要符合规范要求，漏电保护器的安装要考虑到雨水、潮湿等特殊环境下保护器的相互之间动作电流的级差和动作时间级差的配合等技术性能要求，同时做到定期检查、试跳漏电保护的灵敏度，动作电流时应调有15 mA及以上的动作电流级差，动作时间应有0.05 s的动作时间级差。

    7.5电工属于特种作业人员，属于特殊工种，必须经过国家相关部门培训考试合格后，持证上岗；其他用电人员必须临时用电安全教育和交底，经考试合格后方可上岗。电工需要认真执行巡检制度，在电箱门上粘贴当心触电警示标志及电工姓名和联系方式等。在电箱里面粘贴电工巡检记录表，如有维修或者更换及时在巡检表上标明维修部位，每月底进行统计后上报安全环保部备案。在特殊天气如：台风、暴雨、冰雹、大雾等恶劣天气时，需加强对临时用电线路及设备巡视和检查，必要时切断电源，锁好电箱。电工检查和维修时必须穿好绝缘鞋，戴好绝缘手套。

     7.6对电缆线进行合理规划，电缆线架空或者深埋，电缆线设置完毕不要随意拖、拉，严禁将电缆线浸泡在水中或者被物体碾压，以免造成漏电。

      7.7项目部要提高认识，牢固树立 “安全第一，预防为主”的思想，加强用电安全检查和管理责任到人。建立健全用电规章制度，并每月组织相关人员进行考核，奖罚分明。

   7.8请有资质的测试单位每年对现场的接地电阻和绝缘电阻进行测试，看数据是否符合规范要求，并将测试数据存档。

      作为现场的专职安全员，掌握临时用电安全技术，可以在日常工作中更加精细有效的进行管理。通过用电安全排查、分析、制定措施等一系列工作的开展，使作业人员了解了安全用电的重要性，增强了作业人员的安全用电意识，违章用电现象有所减少。我个人通过本工程的临时用电管理，使自己的用电安全技术水平得到提高，管理能力得到加强，为今后类似项目的管理打下了基础。温州大门大桥临时用电经过了近三年的施工生产考验，目前运行状态良好，各区域的供电正常，为大门大桥的施工生产提供了保障。
